Таблицы цветов
Как я уже говорил, мы можем записать по рассчитанному адресу число от 0 до 255. А что означает это число? Ответ прост - это цвет пикселя, который мы хотим отобразить.
VGA-карта способна одновременно отобразить на экране до 256 цветов. Цвет, который мы хотим получить, должен быть представлен числом от 0 до 255. Это здорово, но какая связь между числом и действительным цветом? Число используется как индекс в таблице цветов, хранящей действительные значения цвета, который мы увидим на экране.
Всего же VGA-карта способна отобразить 262144 цвета. Таким образом, если нам надо записать в видеобуфер значение цвета, то нам понадобится три байта для представления числа такой длины. Впрочем, и видеобуфер в этом случае будет просто огромен. Поэтому, создатели карты предусмотрели возможность переадресации графического адаптера.
Переадресация означает, что одна числовая величина используется в качестве адреса другого значения (примерно, как именованный указатель в Си). Вместо одновременного воспроизведения всех 262144 цветов, разработчики VGA-карт дали возможность использовать подмножество из 256 цветов. В результате VGA-карта имеет таблицу отображения цветов, включающую 256 значений. Каждое из этих значений состоит из 256 элементов размером в один байт, содержащих значения красного, синего и зеленого для выбранного цвета (помните, красный, зеленый и синий в комбинации могут образовывать любой цвет.)

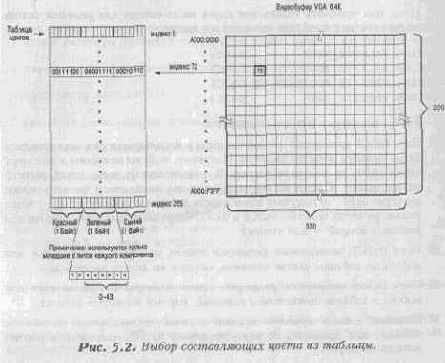

Таблица цветов состоит из 768 байт (3х256). Например, когда карта считывает из видеобуфера число 72, то она проверяет адрес 72 в таблице цветов. Адрес 72 находится по смещению 72х3 от начала таблицы, поскольку каждое из значений занимает три байта. Затем значения зеленого, красного и синего считываются из таблицы и используются как значения сигналов. Давайте рассмотрим рисунок 5.2 для более подробного ознакомления.
Было бы прекрасно, если б мы имели прямой доступ к таблице соответствия, как к обычной памяти. Но, к сожалению, регистры цвета доступны только через порты ввода-вывода VGA-карты. На самом деле это плохо, поскольку весьма усложняет нам жизнь. Теперь нам предстоит узнать, как менять значения в таблице цветов.
